HY娇妻第一次尝试交换,亚洲精品无码精品MV在线观看,乳罩脱了喂男人吃奶视频,老公说我太骚了顶不住什么意思?

當(dāng)前位置: > 首頁 > 產(chǎn)品展示

2Cr13不銹鋼

更新時(shí)間:2016-05-24 15:33:35

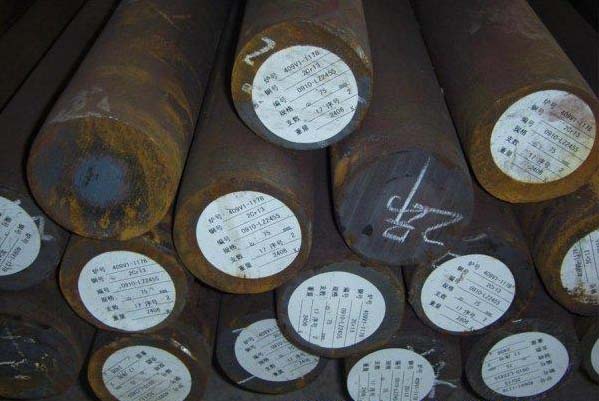

 2Cr13不銹鋼



        2Cr13(新編號為20Cr13)

    標(biāo)準(zhǔn):GB/T 1220-2007

    特性及適用范圍: 淬火狀態(tài)下硬度高,耐蝕性良好。用作汽輪機(jī)葉片。  2Cr13密度為7.75g/cm3  2Cr13淬火硬度:一般2Cr13的淬火溫度在980~1050℃,取980℃加熱油淬時(shí)硬度要明顯低于1050℃加熱油淬,980℃油淬后硬度為45~50HRC,1050℃油淬后硬度要高2HRC。但1050℃淬火后得到的組織晶粒較粗,脆性大。建議使用1000℃加熱淬火可以得到較好的組織和硬度。2Cr13馬氏體不銹鋼,焊接要預(yù)熱的。和Q235焊接用奧氏體不銹鋼焊條不用預(yù)熱,比如A302.A307都行。 焊接時(shí)控制焊縫稀釋率,不擺動(dòng)焊接,采用較小的電流。

    2Cr13焊接焊材可以選用:

    1.抗大氣腐蝕選G202,G207,需預(yù)熱150-300度,焊后回火700-730度;

    2.耐有機(jī)酸并耐熱選:G211,需預(yù)熱150-300度;

    3.良好塑性:A102,A107,A202,A207,A302,A307,補(bǔ)焊預(yù)熱,厚大件預(yù)熱。

    化學(xué)成分

    碳C :0.16~0.25

    硅Si:≤1.00

    錳Mn:≤1.00

    硫S :≤0.030

    磷P :≤0.035

    鉻Cr:12.00~14.00

    鎳Ni:允許含有≤0.60

    力學(xué)性能

    抗拉強(qiáng)度 σb (MPa):淬火回火,≥640

    條件屈服強(qiáng)度 σ0.2 (MPa):淬火回火,≥440

    伸長率 δ5 (%):淬火回火,≥20

    斷面收縮率 ψ (%):淬火回火,≥50

    沖擊功 Akv (J):淬火回火,≥63

    硬度 :退火,≤223HB;淬火回火,≥192HB

    熱處理規(guī)范及金相組織

    熱處理

    1)退火,800~900℃緩冷或約750℃快冷;

    2)淬火,920~980℃油  冷;

    3)回火,600~750℃快冷。

    金相組織:組織特征為馬氏體型。

    交貨狀態(tài):

    一般以熱處理狀態(tài)交貨,其熱處理種類在合同中注明;未注明者,按不熱處理狀態(tài)交貨。


上一篇:17-4PH不銹圓鋼
下一篇:1Cr13不銹鋼
五原县| 广元市| 龙里县| 来安县| 马尔康县| 清苑县| 日土县| 岢岚县| 顺平县| 大关县| 长阳| 循化| 皋兰县| 嘉禾县| 论坛| 敦煌市| 宜阳县| 乌拉特前旗| 云阳县| 孝昌县| 彩票| 芦山县| 潞西市| 卢龙县| 安达市| 澳门| 平武县| 海林市| 宁安市| 合山市| 万安县| 旬邑县| 普陀区| 利津县| 依安县| 靖远县| 温泉县| 英吉沙县| 昌图县| 通州区| SHOW|
